2400rpm πλήρης υδραυλική φορητή υψηλή ταχύτητα εδαφολογικών τρυπώντας μηχανών
Mdt-2 η πλήρης υδραυλική φορητή εγκατάσταση γεώτρησης διατρήσεων είναι ένα είδος ελαφριάς εγκατάστασης γεώτρησης που σχεδιάζεται για τη γεωλογική εξερεύνηση στη απομονωμένη περιοχή
Mdt-2/mdt-2A πλήρης υδραυλική φορητή εγκατάσταση γεώτρησης διατρήσεων
I.General επισκόπηση
Mdt-2 η πλήρης υδραυλική φορητή εγκατάσταση γεώτρησης διατρήσεων είναι ένα είδος ελαφριάς εγκατάστασης γεώτρησης που σχεδιάζεται για τη γεωλογική εξερεύνηση στη απομονωμένη περιοχή δύσκολη να εισαγάγει. Είναι κυρίως κατάλληλο για τη διάτρυση διαμαντιών με τη γραμμή καλωδίων που αφαιρεί τον πυρήνα την τεχνική. Η εγκατάσταση γεώτρησης αποτελείται από τη μονάδα ισχύος diesel, το υδραυλικό σύστημα, το πίνακα ελέγχου, τον ιστό, το κύριο βαρούλκο, το βαρούλκο καλωδιώσεων, το κεφάλι τρυπανιών, το σύστημα τροφών, footclamp, κ.λπ. Η εγκατάσταση γεώτρησης είναι απολύτως υδραυλική που οδηγείται για όλη την επιφάνειά της αφαιρώντας τον πυρήνα τη λειτουργία. Το σχέδιο ύφους διάσπασης κάνει την εγκατάσταση γεώτρησης στο καλά assemblability και το disassemblability, που διευκολύνουν τη μεταφορά στις περισσότερες απρόσιτες περιοχές. Η γερή δομή συν το ακριβές σύστημα ελέγχου εξασφαλίζει το υψηλό ποσοστό διείσδυσης και τη σημαντική αξιοπιστία.
Ⅱ. Κύρια τεχνικά χαρακτηριστικά γνωρίσματα:
1. Πλήρες υδραυλικό και επικεφαλής πρότυπο τρυπανιών. Η επικεφαλής περιστροφή τρυπανιών πραγματοποιείται με τέσσερις υδραυλικές αντλίες που οδηγούνται από δύο μηχανές diesel αυτό κάνει επίσης το σύστημα κυλίνδρων σίτισης υδραυλικό να πραγματοποιήσει την πλήρη σίτιση κτυπήματός του και στην υψηλότερη και χαμηλότερη ταχύτητα.

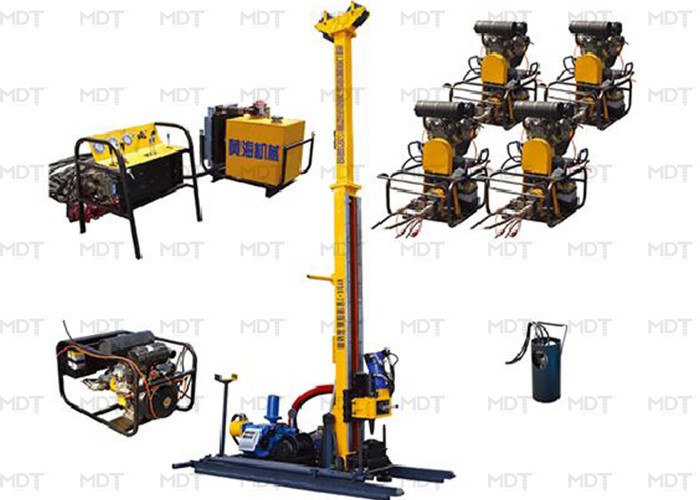

2. Με το καλό dismantlability. Η εγκατάσταση γεώτρησης είναι υιοθετημένος διασπασμένος τύπος στο σχέδιο, συμπεριλαμβανομένης της μονάδας ισχύος, την υδραυλική δεξαμενή πετρελαίου, την πλατφόρμα χειρισμού και το μηχανισμό λειτουργίας, δηλ. το τρυπώντας με τρυπάνι τμήμα. Έτσι είναι σε ελαφρύ και μπορούν να φερθούν από τη δύναμη ατόμων ή τη ζωική δύναμη. Η εγκατάσταση γεώτρησης μπορεί να εφαρμοστεί και να εκτελεσθεί στο στενό διάστημα για τη διάτρηση της τρύπας σε 45°-90° με την ισχυρότερη προσαρμοστικότητα.
3. Ισχυρή προσαρμοστικότητα τεχνικών. Εκτός από τη διάτρυση διαμαντιών με τη γραμμή καλωδίων που αφαιρεί τον πυρήνα την τεχνική, είναι στην ισχυρή προσαρμοστικότητα τεχνικών. Ισχύει για την απαίτηση διάτρυσης και σίτισης οποιουδήποτε άλλουδήποτε στρώματος.
Ⅲ. Mdt-2 προδιαγραφές
| Μηχανή diesel | Πρότυπο | YC2108 |
| Δύναμη | 33Kw (44HP) ×2 | |
| Εκτιμημένη περιστροφή/λεπτό (εργοστάσιο που θέτει) | 2400rpm/min | |
| Ικανότητα διάτρυσης | BQ | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Κεφάλι τρυπανιών | Περιστροφή/λεπτό | Αλλαγή 0-1200 περιστροφή/λεπτό Stepless δύο μετατοπίσεων |
| Μέγιστη ροπή | 900 Ν·μ (666lbf·πόδια) | |
| Μέγιστη ικανότητα ανύψωσης του άξονα | kN 50 (11000 lbf) | |
| Μέγιστη δύναμη σίτισης | kN 25 (5500 lbf) | |
| Αρχική αντλία | Υδραυλική αντλία Με αξονικό έμβολο μεταβλητή τρηπλή αντλία μετατοπίσεων για την οδήγηση rotator, αντλία λάσπης βαρούλκων & ισοπεδώνοντας γρύλοι. Με το αισθαμένος σύστημα φορτίων. |
1$η αντλία: 67LPM σε 25MPa 2$α αντλία: 43LPM σε 20MPa 3$η αντλία: 30 LPM σε 20MPa 4rd αντλία: 7 LPM σε 20MPa |
| Ικανότητα του κύριου ανελκυστήρα | Ανύψωση της δύναμης (ενιαίο καλώδιο) | 20kN (4400lbf) (γυμνό τύμπανο) |
| Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 84-165m/min (γυμνό τύμπανο) | |
| Διάμετρος χαλύβδινων συρμάτων | 14 χιλ. (0,55 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 30 μ (98.42feet) | |
| Ικανότητα του ανελκυστήρα καλωδιώσεων | Ανύψωση της δύναμης (ενιαίο καλώδιο) | 800 κλ (1760lb) (γυμνό τύμπανο) |
| Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 96-255m/min (γυμνό τύμπανο) | |
| Διάμετρος χαλύβδινων συρμάτων | 6 χιλ. (0,23 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 500 μ (1640 πόδια) | |
| Ιστός | Ύψος ιστών | 5 μ (16,4 πόδια) |
| Γωνία ρύθμισης ιστών | 0°-90° | |
| Γωνία διάτρυσης | 45º από οριζόντιο σε 90ºvertical κάτω | |
| Τράβηγμα ράβδων | 1.5m | |
| Κτύπημα σίτισης | 1800 χιλ. (5.9ft) | |
| Αντλία λάσπης | Τύπος | Εναλλάσσοντας τρηπλός δύτης αντλιών |
| Πρότυπο | BW100 | |
| Άλλοι | Βάρος (τύπος πλατφορμών) | 1500 κλ (3306 λίβρες) |
| Διαστάσεις (L×W×H) | 3500×1500×1300mm (11.48×4.92×4.26ft) |

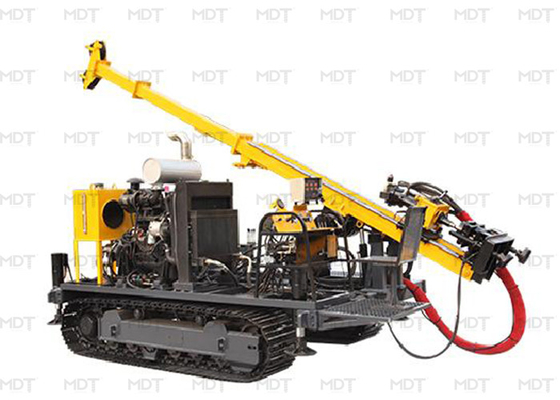

IV. προδιαγραφές hydx-2A
| Μηχανή diesel | Πρότυπο | 4BTA3.9-C100 (και νερό δαπανών που δροσίστηκε) |
| Δύναμη | 74Kw (99HP) | |
| Εκτιμημένη περιστροφή/λεπτό (εργοστάσιο που θέτει) | 2200rpm | |
| Ικανότητα διάτρυσης | BQ | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Κεφάλι τρυπανιών | Περιστροφή/λεπτό | Αλλαγή 0-1200 περιστροφή/λεπτό Stepless τεσσάρων μετατοπίσεων |
| Μέγιστη ροπή | 900 Ν·μ (666lbf·πόδια) | |
| Μέγιστη ικανότητα ανύψωσης του άξονα | kN 50 (11000 lbf) | |
| Μέγιστη δύναμη σίτισης | kN 25 (5500 lbf) | |
| Αρχική αντλία | Υδραυλική αντλία Με αξονικό έμβολο μεταβλητή τρηπλή αντλία μετατοπίσεων για την οδήγηση rotator, αντλία λάσπης βαρούλκων & ισοπεδώνοντας γρύλοι. Με το αισθαμένος σύστημα φορτίων. |
1$η αντλία: 156LPM σε 22MPa 2$α αντλία: 40LPM σε 20MPa 3$η αντλία: 13 LPM σε 20MPa |
| Ικανότητα του κύριου ανελκυστήρα | Ανύψωση της δύναμης (ενιαίο καλώδιο) | 20kN (4400lbf) (γυμνό τύμπανο) |
| Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 84-165m/min (γυμνό τύμπανο) | |
| Διάμετρος χαλύβδινων συρμάτων | 14 χιλ. (0,55 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 30 μ (98.42feet) | |
| Ικανότητα του ανελκυστήρα καλωδιώσεων | Ανύψωση της δύναμης (ενιαίο καλώδιο) | 800 κλ (1760lb) (γυμνό τύμπανο) |
| Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 96-255m/min (γυμνό τύμπανο) | |
| Διάμετρος χαλύβδινων συρμάτων | 6 χιλ. (0,23 ίντσες) | |
| Μήκος χαλύβδινων συρμάτων | 500 μ (1640 πόδια) | |
| Ιστός | Ύψος ιστών | 6 μ (19,68 πόδια) |
| Γωνία ρύθμισης ιστών | 0°-90° | |
| Γωνία διάτρυσης | 45º από οριζόντιο σε 90ºvertical κάτω | |
| Τράβηγμα ράβδων | 1.5m | |
| Κτύπημα σίτισης | 1800 χιλ. (5.9ft) | |
| Αντλία λάσπης | Τύπος | Εναλλάσσοντας τρηπλός δύτης αντλιών |
| Πρότυπο | BW100 | |
| Άλλοι | Βάρος (τύπος πλατφορμών) | 3500 κλ (7716 λίβρες) |
| Διαστάσεις (L×W×H) | 5000×2200×1800mm (16.4×7.28×5.9ft) |
|
| Τρόπος μεταφορών | Αντιολισθητική αλυσίδα |
