Διάτρηση SPT Sampler Tuflok

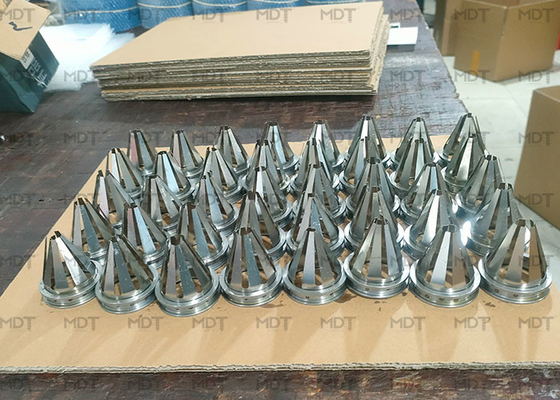

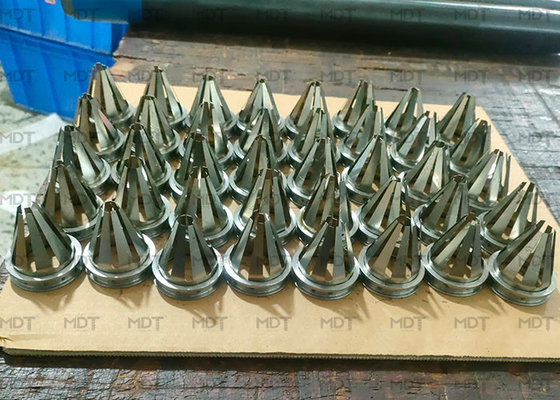

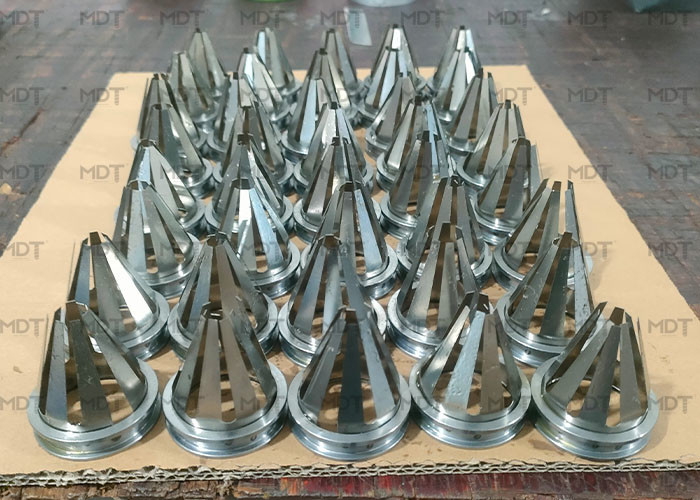

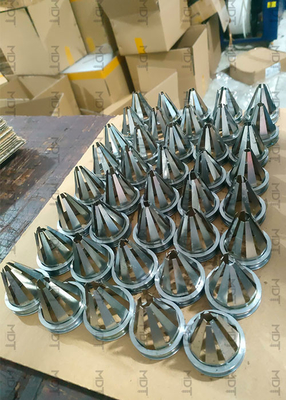

SPT catcher πυρήνα

Σχεδιασμός SPT Split Tube Sampler για τη διεξαγωγή της Τυποποιημένης Δοκιμής Διείσδυσης (SPT) σύμφωνα με το BS 1377: Μέρος 9: 1990 και τα πρότυπα ASTM.Ο αντάπτορας Top Ball Valve Adaptor, ζεύγος χωρισμένων κουταλιών και ανοιχτό παπούτσι SPT συνθέτουν ένα σύνολο από Split Tube Sampler.Προαιρετικά διατίθεται επίσης ένας συγκρατητής καλαθιού από χάλυβα.Ο προσαρμογέας σφαιρικής βαλβίδας εμποδίζει την έκπλυση των δειγμάτων από το δειγματολήπτη όταν αποσύρεται από τη γεώτρηση.Ένας κώνος μύτης 60 μοιρών ή μια μακριά συμπαγής ράβδος με σημείο 60 μοιρών είναι διαθέσιμος για τη διεξαγωγή δοκιμών SPT (c) σε χαλίκι και χαλαρό υλικό.Η βιδωτή σύνδεση στον επάνω προσαρμογέα εξαρτάται από τον τύπο των ράβδων διάτρησης που χρησιμοποιούνται για την κίνηση του δειγματολήπτη.Οι πιο συχνά χρησιμοποιούμενες ράβδοι είναι 1-1/2" BS Whitworth, NWY Rod, BW ή AW.

Το τυπικό Split Tube Sampler είναι 2" (50,8 mm) OD x 1-3/8" (34,9 mm) ID x 18" (457 mm) / 24" (610 mm) μήκος.Για βαριές συνθήκες οδήγησης, διατίθεται η σχεδίαση βαρέως τύπου "Tuflok".

Συστατικά:
1. Προσαρμογέας σφαιρικής βαλβίδας
2. Στερεά Ράβδος SPT
3. Κώνος μύτης SPT
(2).Split Tubes
(3).Συγκράτηση καλαθιού
(4).SPT παπούτσι
